نظام اختبار مضخة المياه الشامل الاحترافي (PN1.6 - 48MPa) مع تكامل وظيفي عالي الشركة المصنعة والموردة، حسب الطلب نظام اختبار مضخة المياه الشامل الاحترافي (PN1.6

نظام اختبار مضخة المياه الشامل الاحترافي (PN1.6 - 48MPa) مع تكامل وظيفي عالي

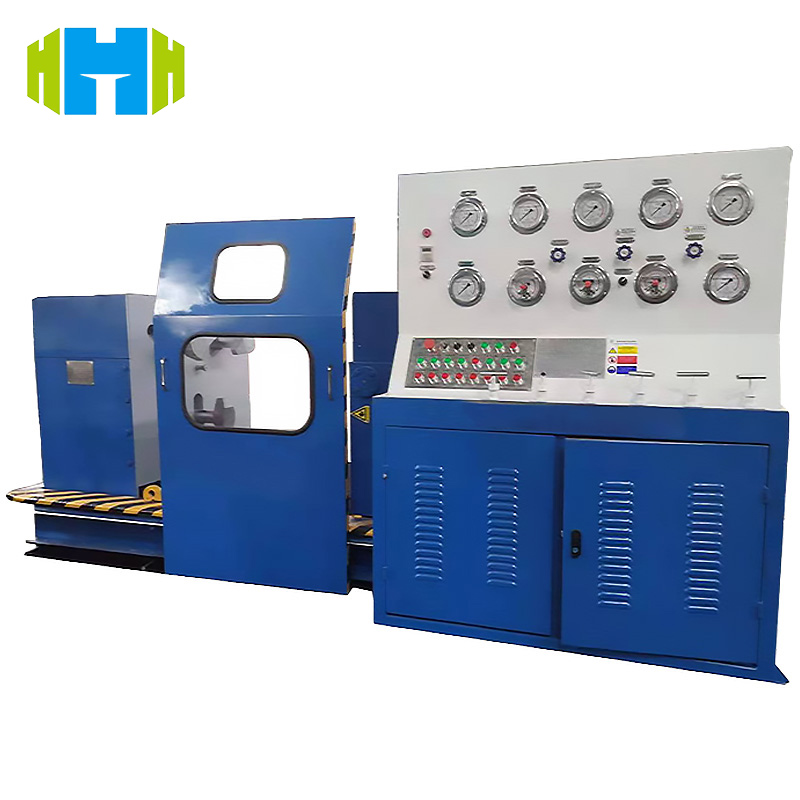

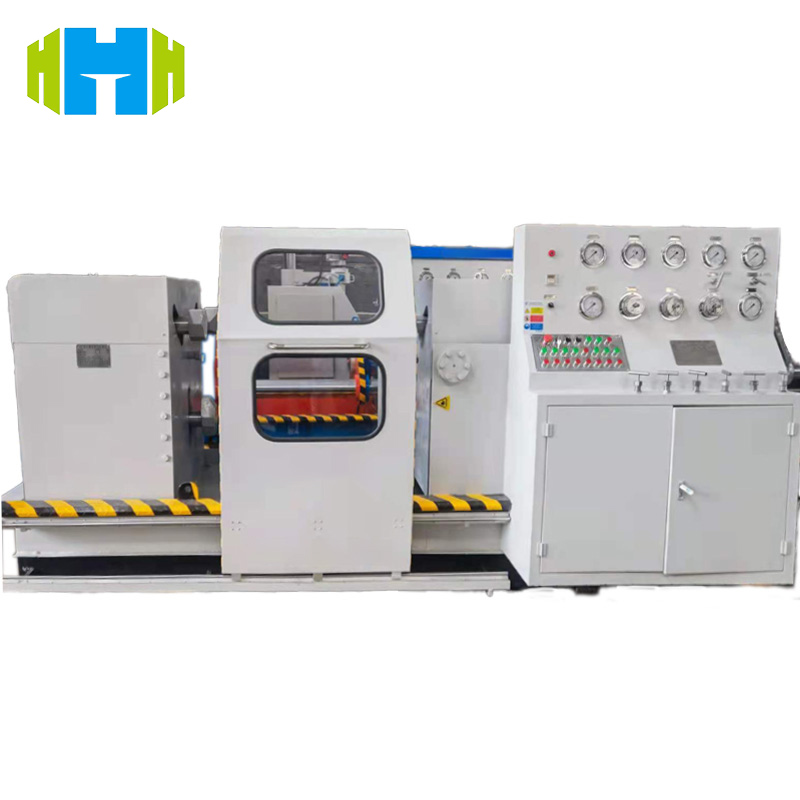

جهاز اختبار صمامات الضغط WPT-2 هو نظام شامل ومتطور لاختبار مضخات المياه، يجمع وظائف أساسية متعددة في وحدة متماسكة واحدة. ويشتمل على إمكانيات كهروميكانيكية وهيدروليكية واختبار الضغط، بالإضافة إلى خصائص تخزين وتوزيع السوائل.

رقم الصنف :
HONGCE
النظام (موك) :
WPT-2
دفع :
Calibration certificate(cost additional)
أصل المنتج :
China
طريقة الدفع :
L/C, T/T
التعبئة والتغليف العادية :
Plywood

فئات المنتجات

منتجات جديدة

مميزات المنتج

التكامل الوظيفي العالييدمج النظام الوظائف الكهروميكانيكية، والهيدروليكية، واختبار الضغط، وتخزين وتوزيع الوسائط السائلة. ويوفر أداءً متكاملاً مع تشغيل مستقر.

درجة عالية من الأتمتة:من خلال اعتماد محرك هيدروليكي وتحكم كمبيوتر PLC، فإنه يعزز كفاءة العمل بشكل فعال ويقلل من كثافة العمالة.

نطاق اختبار واسع:يغطي مواصفات العيار DN15 - 1200 (NPS1" - 28") ونطاق ضغط PN1.6 - 48MPa (Class150 - 2500lb)، وهو يستوعب اختبار صمامات الضغط العالي والمتوسط والمنخفض المختلفة.

التثبيت الدقيقيستخدم هذا الجهاز سطح شفة الصمام للتثبيت، مع مخالب عكسية متحركة تُثبّت الشفة للخلف. تتوافق طريقة التثبيت هذه مع المعايير الوطنية لاختبار ضغط الصمامات، مما يضمن نتائج اختبار دقيقة وموثوقة.

مادة ممتازة:تم تصنيع الجسم من الفولاذ الكربوني 25# - قوي ومتين - مما يضمن تشغيل المعدات بشكل مستقر على المدى الطويل.

طرق التشغيل المختلفةيدعم أوضاع تشغيل متعددة: محرك هيدروليكي، تحكم حاسوبي PLC، وتحكم بزر. هذه المرونة تُلبي احتياجات المستخدمين المختلفة.

اتصال مريح:يعتمد تصميم اتصال الشفة، مما يضمن اتصالات مستقرة وسهولة التجميع/التفكيك.

الاعتراف الرسمي:حصلت على شهادات المنتج الجديدة وبراءات الاختراع الوطنية، مما يؤكد تكنولوجيتها المتقدمة.

المعيار المرجعي الدولي

يُلبي هذا المنتج متطلبات اختبار ضغط الصمامات المحددة في المعايير الوطنية. ورغم عدم تحديد رقم البند الخاص، فإنه يضمن توافق عملية الاختبار ونتائجه مع المواصفات الوطنية ذات الصلة.

استخدام المنتج

يُستخدم هذا الاختبار بشكل أساسي لاختبار قوة التحمل، والختم، والتسرب، وغيرها من جوانب الأداء للفلنشات المستقيمة والوصلات الملولبة لصمامات الضغط العالي والمتوسط والمنخفض بأقطار اسمية تتراوح بين 15 و1000 مم. تشمل وسائط الاختبار الماء والغاز والنفط، بضغط اختبار ختم أقصى يبلغ 32.0 ميجا باسكال وقوة تحمل تبلغ 48.0 ميجا باسكال.

كائنات الاختبار

أنواع مختلفة من صمامات البوابة، وصمامات الكرة، وصمامات الإيقاف، وصمامات الفحص، وصمامات الضغط العالي والمتوسط والمنخفض الأخرى ذات الحواف المستقيمة والوصلات الملولبة، بأقطار اسمية تتراوح من DN15 إلى 1000 مم.

عناصر الاختبار

اختبار القوة:يقوم هذا الاختبار بتقييم القوة الهيكلية للصمام تحت ضغوط مختلفة للتأكد من أن الصمام لن ينكسر ضمن نطاق ضغط عمله.

اختبار الختم:يقوم بفحص أداء إحكام الصمام، واختبار ما إذا كان الصمام يعاني من أي تسرب تحت الضغط المحدد وتقييم موثوقية مكونات الإحكام.

اختبار التسرب:يقيس هذا الاختبار تسرب الصمام بدقة تحت ظروف ضغط ووسط معينة لتحديد ما إذا كان الصمام يلبي معايير أداء الختم.

المعايير الفنية

المعلمة	تفاصيل
نموذج	دبليو بي تي - 2
مواصفات القطر	DN15 - 1200، NPS1" - 28"
نطاق الضغط	PN1.6 - 48 ميجا باسكال، الفئة 150 - 2500 رطل
مادة جسم الآلة	فولاذ كربوني 25#
نوع الصمام	صمام البوابة، صمام الكرة، صمام الكرة، صمام الفحص
تشغيل المحرك	محرك هيدروليكي، تحكم حاسوبي PLC، تحكم بالأزرار
طريقة الاتصال	نوع الشفة
وسط الاختبار	الماء والغاز والنفط
أقصى ضغط اختبار الختم	32.0 ميجا باسكال
اختبار قوة الضغط القصوى	48.0 ميجا باسكال
طريقة التثبيت	التموضع عن طريق واجهة نهاية شفة الصمام، وتثبيت الجزء الخلفي من الشفة بمخالب متحركة مضادة للانثناء
نظام التحكم	النظام الهيدروليكي، نظام التحكم الكهربائي
آلية التثبيت	مكون من جهاز تثبيت وجهاز حركة شعاعية للمخالب
آلية دوران العمل	آلية دوران 90 درجة على طاولة العمل اليمنى
نطاق ضبط ضغط مضخة الزيت	قابلة للتعديل، حوالي 5 ميجا باسكال أثناء التصحيح
