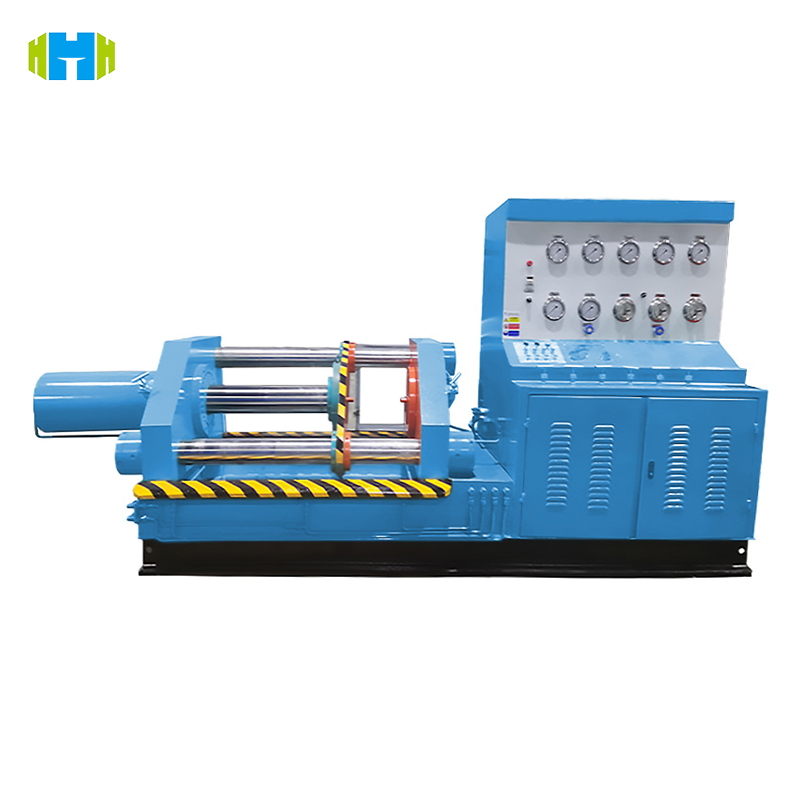

منصة اختبار صمام الضغط العلوي

مقدمة عن منصة اختبار صمام الضغط العلوي:

• تقنية الختم بالضغط العلوي: تثبيت هيدروليكي بقوة ٥٠٠ كيلو نيوتن (قابل للتعديل من ٢٠ إلى ٥٠٠ كيلو نيوتن) مع وحدة تثبيت مركزية تلقائية، يضمن عدم وجود أي تسرب وإحكامًا ثابتًا للصمامات الملحومة بالشفة والطرف. يدعم صمامات PN16 إلى PN1000.
• اختبار متعدد المحطات: من ٤ إلى ٨ محطات اختبار مستقلة، تتضمن صمام بوابة دعم، وصمام إيقاف، وصمام أمان للاختبار المتزامن. تضبط كل محطة الضغط (٠-١٥٠ ميجا باسكال)، والوقت (٠-٣٠٠ دقيقة)، والوسط (ماء/غاز) بشكل مستقل، مما يزيد الكفاءة بنسبة ٦٠٪.
• نظام القياس والتحكم الذكي: شاشة لمس مزدوجة اللغة مقاس 10 بوصات تعمل بزر واحد. محرك سيرفو مُتحكم به بواسطة PLC لمضخة مكبس عالية الضغط (دقة 0.1 ميجا باسكال). منحنيات الضغط والتسرب والقوة آنية. تصدير البيانات عبر USB/Ethernet.
• تصميم زائد عن الحاجة للسلامة: غرفة اختبار من الفولاذ المقاوم للصدأ (مقاومة حتى 200 ميجا باسكال)، نافذة مقاومة للانفجار، أجهزة استشعار عالية الدقة (±0.3%FS)، كشف التسرب (0.05 مل/دقيقة)، تخفيف الضغط الزائد (110% من القيمة المحددة)، متوافقة مع EN 61010-1.

مميزات منصة اختبار صمام الضغط العلوي:

✅ التوافق الكامل مع الضغط العالي

• يدعم اختبار ضغط الماء 0-150 ميجا باسكال (قياسي) واختبار ضغط الهواء 0-100 ميجا باسكال (وحدة اختيارية)، مما يجعله مثاليًا لمعدات رأس البئر API 6A والصمامات ذات الدرجة النووية وتطبيقات الضغط الشديد الأخرى.
• يضبط قوة الختم تلقائيًا (20-500 كيلو نيوتن) بناءً على ضغط الاختبار. على سبيل المثال، يُطبّق 400 كيلو نيوتن خلال اختبار 100 ميجا باسكال لضمان دقة الختم.

✅ القدرة على الكشف متعدد الأبعاد

• اختبارات الأداء: قوة الغلاف (1.5×)، الختم العلوي (1.1×)، كشف تسرب الغاز (طريقة الفقاعة/الاضمحلال).
• اختبار بيئي خاص من -196 درجة مئوية إلى 350 درجة مئوية (مع وحدة التحكم في درجة الحرارة).
• اختبار الحياة: 500 دورة ضغط مع مراقبة تآكل سطح الختم (± 0.01 مم) وانخفاض الضغط (≤ 0.5٪).

✅ إدارة البيانات الذكية

• سعة تخزين ٦٤ جيجابايت، تُسجِّل أكثر من ٣٠ مقياسًا. تُنشئ تقارير PDF مُفصَّلة متوافقة مع معايير ASME.
• مخططات SPC في الوقت الفعلي، وتحليل CPK، وإشعارات التنبيه للنتائج غير الطبيعية.

المعايير المرجعية الدولية

ASME B16.34، API 598، GB/T 13927، ISO 12266-1، EN 12266-1

استخدام المنتج

• البتروكيماويات: الكشف عن مقاومة التآكل وإحكام غلق صمامات الكرة ذات الضغط العالي وصمامات الفحص (مثل الصمامات المبردة لأنابيب الغاز الطبيعي المسال).
• صناعة الطاقة النووية: التحقق من الأداء الزلزالي لصمامات الأمان وصمامات العزل (محاكاة استقرار الضغط في ظل ظروف الزلزال).
• هندسة خطوط الأنابيب ذات الضغط العالي: قم بإعادة اختبار قوة غلاف صمامات البوابة PN1000 قبل التثبيت لتجنب خطر التمزق في ظل ظروف الضغط العالي للغاية.
• البحث والتطوير في مجال الصمامات: اختبار عمر مواد الختم الجديدة (مثل المنفاخ المعدني) لتحسين تصميم صمامات الضغط العالي.

المعايير الفنية

اختبار الأشياء وعناصر التفتيش

كائنات الاختبار:

صمامات الشفة ذات الضغط العالي

صمامات ملحومة بعقب

صمامات الأمان الملولبة

صمامات ذات ظروف عمل خاصة

بنود التفتيش:

اختبار قوة الغلاف: 1.5 مرة الضغط الاسمي لمدة 30 دقيقة، لا تشوه، لا تسرب.

اختبار الختم:

الختم العلوي: 1.1 مرة الضغط الاسمي، التسرب ≤ 0.1 مل/دقيقة (DN50).

سطح الختم: الكشف عن طريقة الفقاعات، لا يتم إنشاء فقاعات مستمرة (تسرب مكافئ ≤ 0.05 مل/دقيقة).

اختبار إحكام إغلاق الهواء: ضغط هواء 0.6 ميجا باسكال، الحفاظ على الضغط لمدة 60 دقيقة، انخفاض الضغط ≤ 0.2%.

اختبار مطابقة الضغط العلوي: حساب الحد الأدنى لقوة الختم تحت ضغوط اختبار مختلفة (تحسين كفاءة المشبك).

اختبار التعب: 1000 دورة من الضغط، وتآكل سطح الختم ≤ 0.05 مم.
